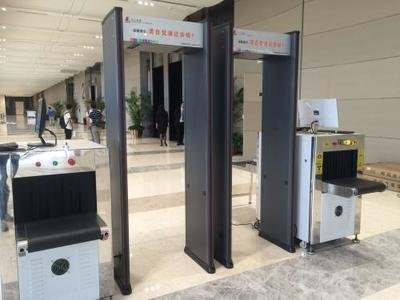

穿行金屬探測器是一種探測設備，用于探測是否有人攜帶金屬物體。它也被稱為金屬探測器門。用于檢查隱藏在人體上的金屬物體，如槍支、管制刀具等。市場上為數不多的高端安檢門，當受檢人員通過安檢門，身上攜帶的金屬超過根據重量、數量或形狀預設的參數值時，可使安檢門立即報警，并顯示引起警報。金屬所在位置，便于安檢人員及時發現人員攜帶的金屬物品。

　　安檢門的原理是晶振產生3.5-4.95M正弦振蕩，經分頻器分成7.6K正弦波，經三極管放大后輸入門板(7區)電磁波大線圈，線圈 傳輸分別由門內1-6區的線圈接收。接收后，將接收到的信號與參考信號進行比較。發現變化后，采集卡的輸出電平發生變化。 CPU在280毫秒內掃描6位位置采集卡的數據，確定金屬所在位置，并輸出顯示。

　　二、結構 1、門結構：由1個大線圈、6個小線圈、補償線圈和石墨組成。 2.機箱結構安檢門

　　3、檢測過程中的工作流程。 CPU檢測→一組紅外線受阻→檢查各采集卡數據是否有變化→報警→檢查另一組紅外線→復位重新檢測。
